當前位置：首頁 >> 產品展示 > 視覺貼片機 >

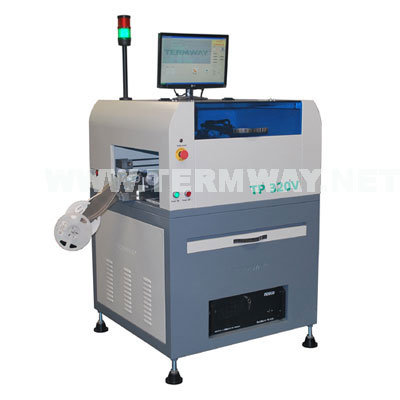

產品名稱：立式全自動雙頭貼片機TP320V
產品分類：視覺貼片機
產品介紹： TP系列貼片機是一款全自動的臺式貼片機，它通過真空吸嘴可以貼裝各種元件，是目前市場上性?xún)r(jià)比高的全自動貼片設備。 本產品適合大部份SMD片狀元件0603, SOIC, PLCC及QFP IC;配置視覺對中系統....查看詳情>>
聯系電話：400-688-1964
特點：
1.整機采用鑄造結構。底部平臺和Y軸龍門結構全部采用鑄造工藝。有效保證貼片機長期使用的可靠性和穩定性。
2.整機采用精密導軌，有效提高貼片精度。
3.整機采用高清晰工業相機，完成高精密元器件的視覺對位貼裝。
4.配置視覺系統的貼片機，可以自動識別MARK點，有效提高貼片機生產效率和貼片精度。
5.可自動視覺編程，不用手動輸入元件坐標。編程簡單,方便入門者便捷實用。
6.標配一套小型IC盤。
7.整機配置5支吸嘴?？捎绍浖崾臼謩?dòng)更換吸嘴。
8.高性?xún)r(jià)比全自動貼片機，適合中小規模生產、科研及個人使用。
可選配件：
1、GF款電動喂料器(CF款備選，適合低成本生產和研發使用)
2、吸嘴
【技術參數】：
|
|
TP320V |
|
最大電路板面積 |
300×200mm |
|
最大移動范圍 |
410×320mm |
|
Z軸最大移動范圍 |
10mm |
|
典型貼片速度 |
4000-4500cph |
|
理論最大貼片速度 |
5000 cph |
|
重復貼片精度 |
±0.06mm |
|
對位方式 |
視覺對位 |
|
可以貼裝元器件 |
0402以上阻容件和20mm以下IC |
|
編程方式 |
影像學習/鍵盤輸入 |
|
傳動方式 |
采用工業雙同步帶傳動 |
|
帶式喂料器 |
可選配8mm,12mm,16mm,24mm喂料器 |
|
喂料器數量 |
可以放置46把8MM GF 款喂料器 |
|
IC盤數目 |
最多1個 |
|
操作系統 |
WINDOWS XP |
|
壓縮空氣 |
80psi（0.5Mpa） ，氣源需要 外接氣源 |
|
電源 |
220v，50Hz，2kw |
|
重量 |
310kg |
|
外形體積 |
875*875*1150mm |
