半自動實用型SMT解決方案
半自動立式精密絲印機+ 全自動視覺多功能
貼片機+節能高精密回流焊機

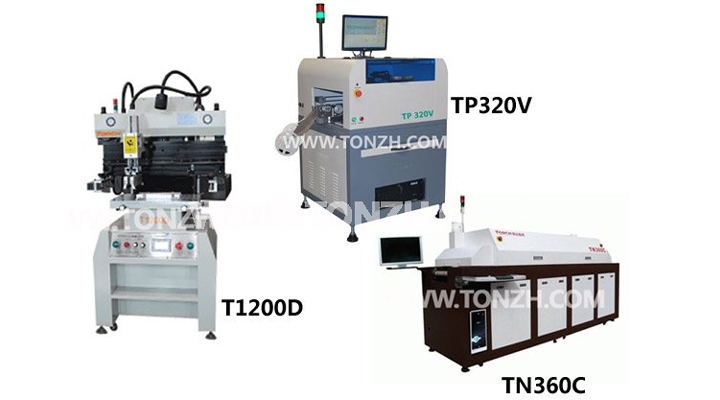

T1200D ----TP300V/TP320V ----TN340C/TN360C
半自動高精度絲印機T1200D
半自動高精度絲印機T1200DT1200D是國內目前經濟的高精度、半自動SMT絲網印刷機，適合用于高精密度的批量化生產或用作樣板制作
T1200DPCB板是被固定在設計的巧妙而靈活的工作平臺上，該平臺適用于所有單面和雙面電路板，PCB板位置的調整，工作平臺的移動，刮刀的上落,都是經由精密的線性方型導軌導向引動的，并且配合雙頻馬達的傳動?？纱_保非常準確的運動精度以及極高的重復精度。
T1200D是目前取代全自動絲印機，極大地減低生產成本的選擇。
T1200D采用日產精密馬達及線性導軌組裝而成，使刮刀座印刷更加穩定；
T1200D雙刮刀印刷，壓力可調節對應氣缸精密節流閥設定刮刀升降速度避免共振發生；
T1200D印刷座可向上掀舉45°并固定，有利于刮刀裝卸及鋼版清洗；
T1200D印刷座可向前移動固定，配合鋼板圖樣的位置，以取得最佳印刷效果；
T1200D印刷臺板與鋼板間距水平，伴有精密微調桿刻度調整設定顯示；
T1200D機臺手臂可分別左右調整適用于470～750mm不同尺寸的鋼板；
T1200D組合式印刷臺板有溝槽及定位PIN，設定簡單、換裝迅速，適用于單面基板及雙面基板生產作業；
T1200D校板方式采用手臂（鋼板）移動配合印刷物（臺板）X、Y、Z、校正和調整快速準確；
T1200D電氣動作采用微電腦PLC控制，人機界面觸摸控制，并可自由選擇單次/雙次刮印及手動與自動等方式。
全自動高速貼片機TP320V
【商品簡介】：
TP系列立式貼片機是一款全自動貼片機，它通過真空吸嘴可以貼裝各種元件，是目前市場上性價比高的全自動貼片設備。 一款工業級小型視覺貼片機，大批量貼裝0402元器件的首選。配置視覺對中系統，滿足高精密度0.65mm腳距之QFP IC或BGA等芯片的貼裝．除標準的圓形基準點外，沒有絲印焊錫膏的方形PCB焊盤和環型穿孔焊盤，也可作為基準點來識。
【特點】：
1．整機采用鑄造結構。底部平臺和Y軸龍門結構全部采用鑄造工藝。有效保證貼片機長期使用的可靠性和穩定性。
2．整機采用精密導軌，有效提高貼片精度。
3.整機采用高清晰工業相機，完成高精密元器件的視覺對位貼裝。
4.配置視覺系統的貼片機，可以自動識別MARK點，有效提高貼片機生產效率和貼片精度。
5.可自動視覺編程，不用手動輸入元件坐標。編程簡單,方便入門者便捷實用。
6.標配一套小型IC盤。
7.整機配置5支吸嘴?？捎绍浖崾臼謩?dòng)更換吸嘴。
8.高性價比全自動貼片機，適合中小規模生產、科研及個人使用。
六溫區全熱風無鉛回流焊TN360C
產品主要特點：
A：焊接控制的直觀性： 六溫區全熱風無鉛回流焊TN360C設備控制系統采用先進的爐溫采集系統。在焊接時自動測試爐膛溫度進行溫度曲線測試。溫度曲線同時可以保存或打印。
B：可靠平穩的傳輸系統： 六溫區全熱風無鉛回流焊TN360C傳動系統采用質量可靠的變頻馬達、電腦全閉環調速，配合1：100的渦輪減速箱，運行平穩，速度0－1600mm/min。
C:穩定可靠的電氣控制系統:延時開關保護功能,停機后均勻降溫,防止因不均勻降溫而產生傳輸部件變形和加熱器損。
技術說明：
A.控溫段數：十二個
B.溫區數目: 上六/下六，冷卻溫室上1/下1
C.控溫系統：每個溫區都由先進的智能微電腦獨立進行PID自動溫控；SSR無觸點輸出
D.溫控精度: ±2℃
E.升溫時間：<30min
F.溫度范圍：室溫-360℃
G.發熱來源：全熱風微循環熱風對流方式
H.內置自動延時加熱系統，保證設備啟動時瞬間的過流過壓不會損壞設備控制器或電機，同時確保元器件焊接時不受損壞
I.傳送帶：不銹鋼網帶
J.傳送帶寬度：300mm
K.傳送速度：0-1600mm/min 可以自由調節
L.報警系統：指示燈超溫自動報警
M.冷卻系統：兩組橫流式渦流離心風機均衡快速降溫
N.電源：三相四線，380V
O.最大功率:34KW.正常工作功率:19KW
R.重量：680 kg
S.尺寸：長×寬×高(2900×900×1300mm)
